그레이팅

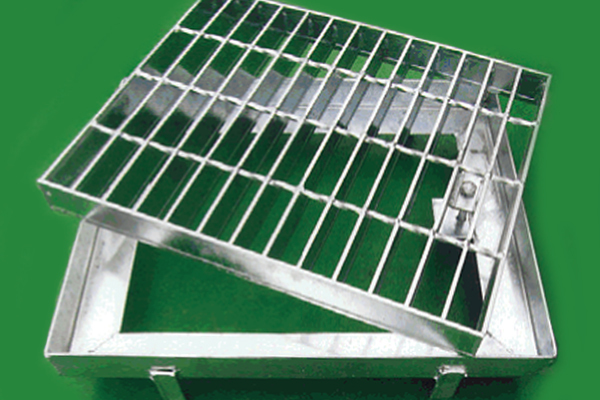

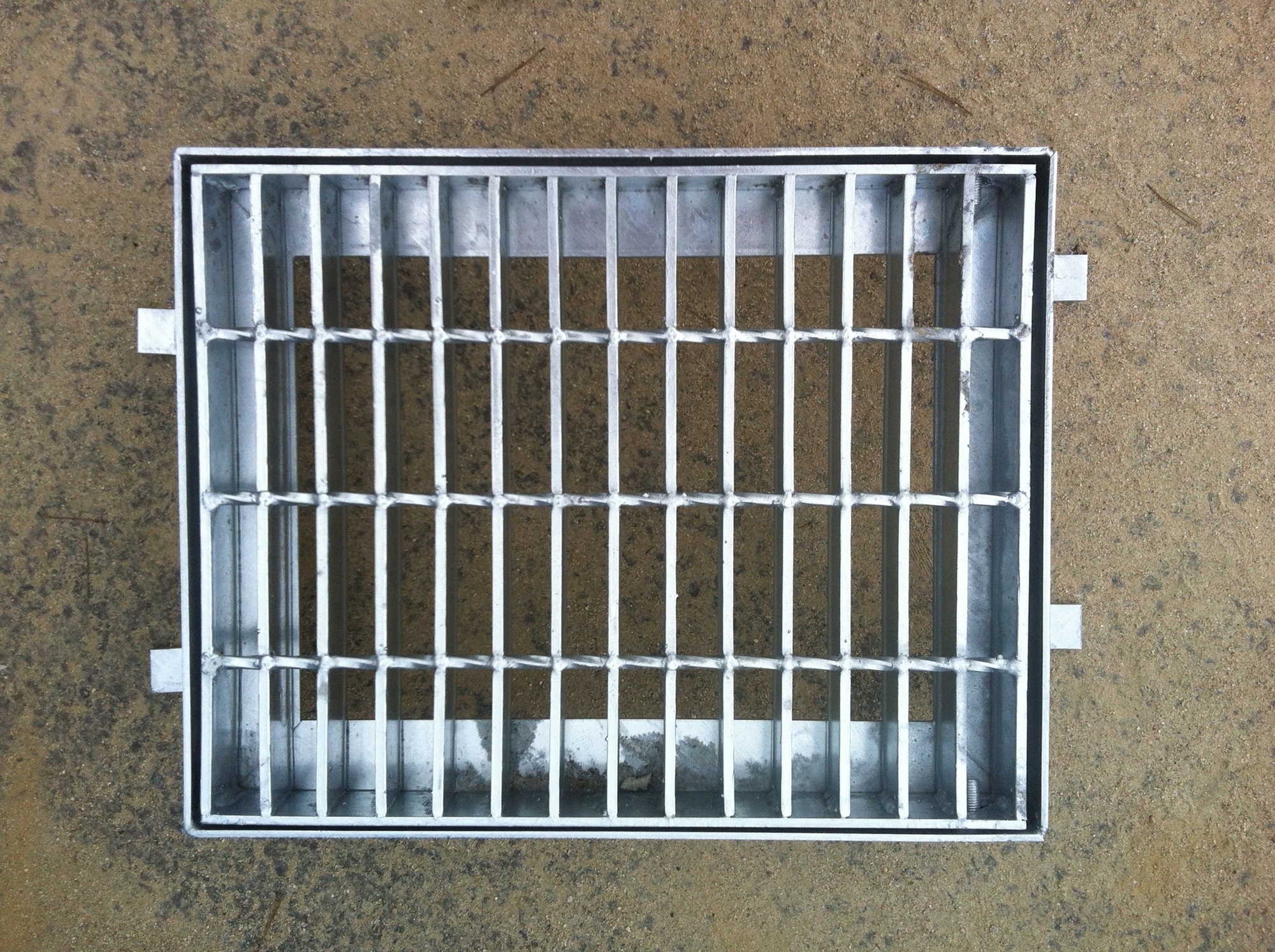

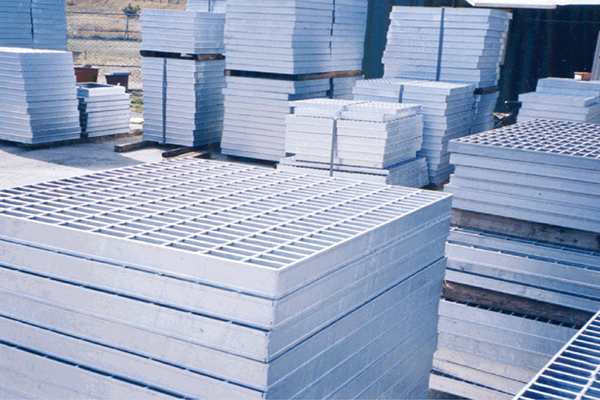

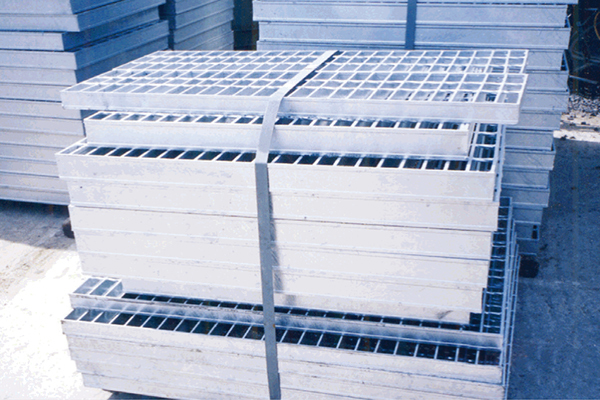

스틸 그레이팅

스틸그레이팅은 일반 배수로 및 통행로 용으로 저렴한 가격에 시공이 가능하고 통기와 채광이 좋아 침전물의 자연부식을 촉진합니다.
주로 운동장, 도로변 축구배수로 용으로 사용됩니다.

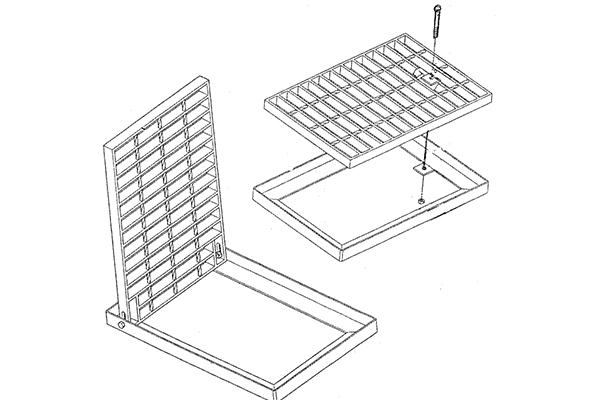

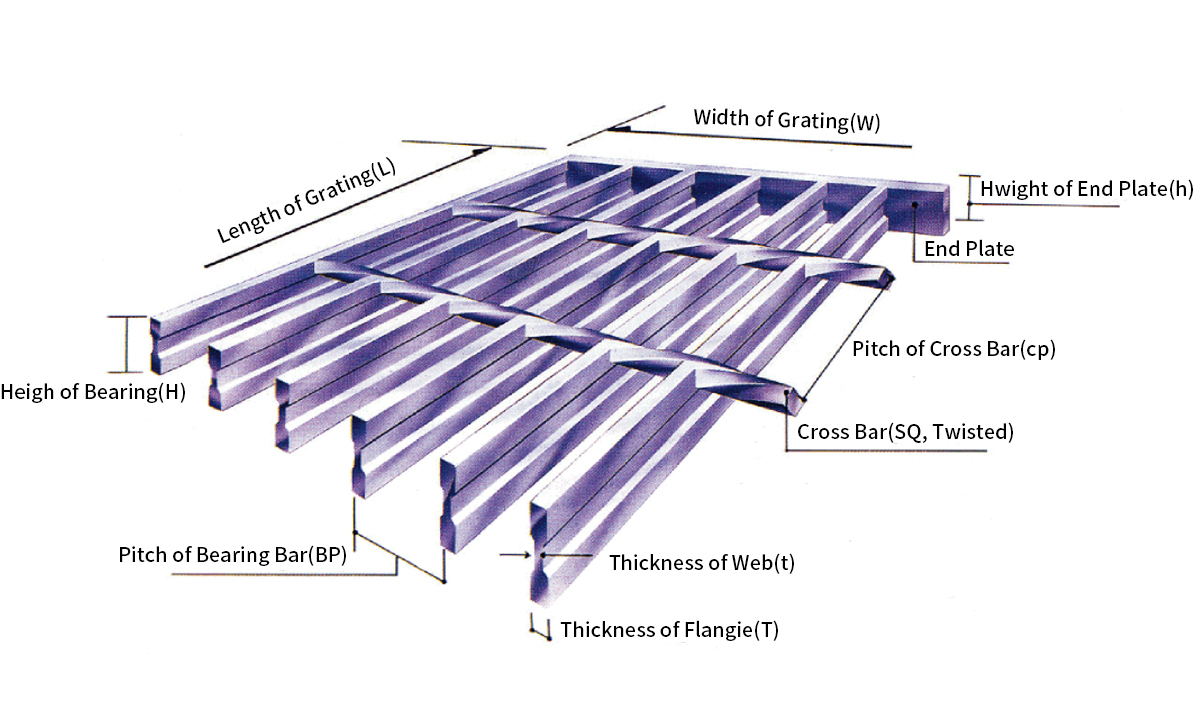

구조 및 재료규격

Beaing Bar Dimension(mm) 125×5 135×5 138×5 144×5 150×5 150×7 155×7 165×5 175×7
Z(㎤) 0.484 0.782 1.096 1.464 1.844 2.573 3.086 4.295 5.703
I(㎤) 0.605 1.251 2.083 3.221 4.609 6.432 8.488 13.960 21.387
earing Bar Pitch 30mm 35.3mm
Cross Bar Dimen-sion
Bearing Bar Dimension(mm) F25×5 F32×5 F38×5 F44×5 F50×5 F50×6 F55×6 F65×6 F75×6
Z(㎤) 0.521 0.853 1.203 1.613 2.083 2.500 3.025 4.225 5.625
I(㎤) 0.651 1.365 2.286 3.549 5.208 6.250 8.319 13.731 21.094

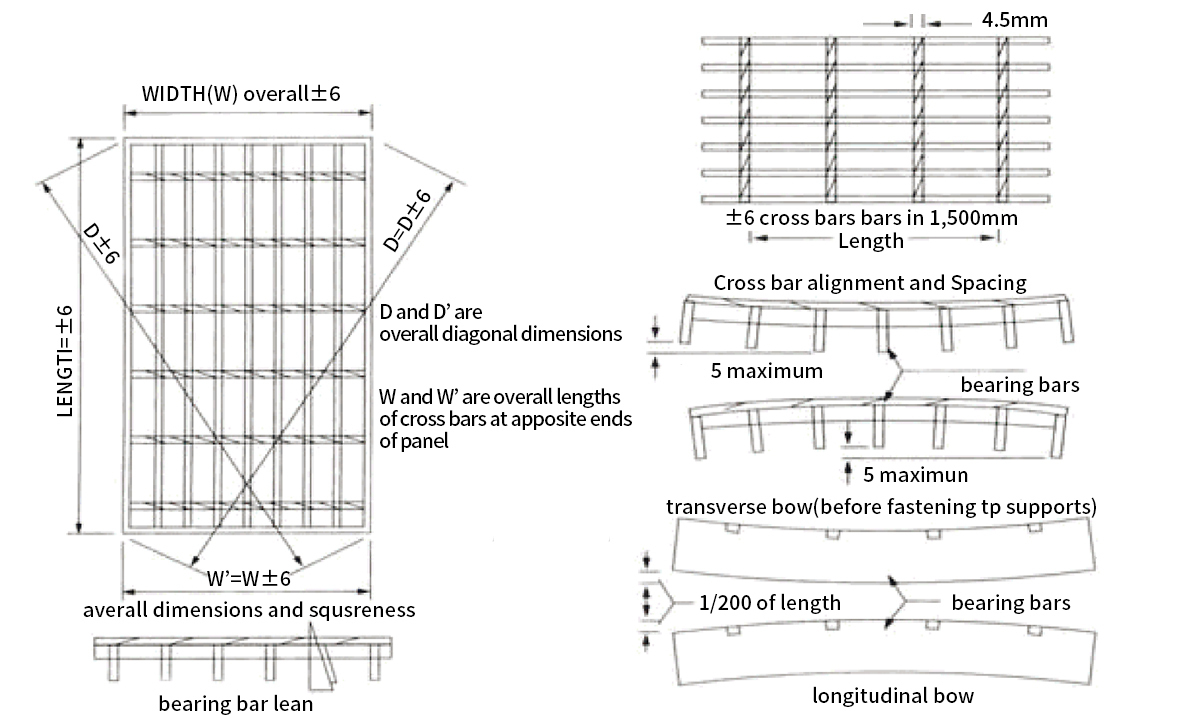

제조공차 및 표준제조공차

GRATING(NAAMM) SPEL에 의해 제작되고 있음. (The naitional Association of Architectural Metal Menufecturers)
여기 적힌 수치는 최대허용 공차임.

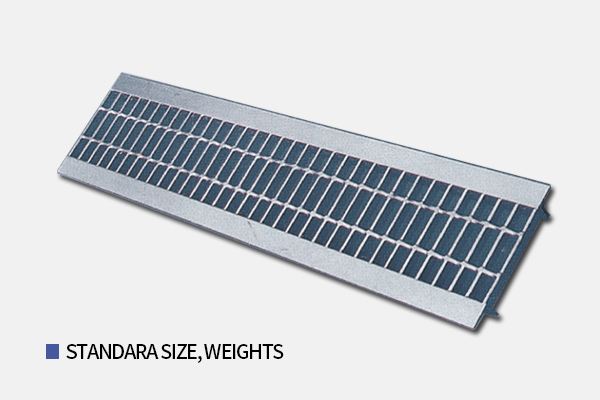

STANDARA SIZE, WEIGHTS T-20 LOADING

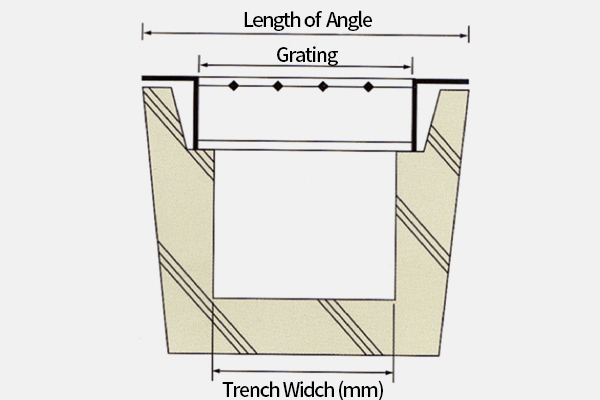

형식기호 Trench 넓이 mm 그레이팅(mm) 받침틀(mm) 중량(Kg) 응력 Kg/㎟
길이 넓이 높이 베어링바 크로스바 길이 높이 앵글규격 그레이팅 받침틀 총중량(조)
SHT 44-20 200 300 995 44 I-44 6 322 50 L50×50×6 17.6 9.5 27.1 7.8
SHT 44-25 250 350 995 44 I-44 6 372 50 L50×50×6 20.0 9.5 29.5 12.2
SHT 50-30 300 400 995 50 I-50-2 8 422 56 L56×61×6 29.8 11.6 41.4 11.7
SHT 55-35 350 450 995 55 I-55 8 472 61 L61×61×6 35.8 12.2 48.0 13.2
SHT 55-40 400 500 995 55 I-55 8 522 61 L61×61×6 39.2 12.2 51.4 17.3
SHT 65-45 450 550 995 65 I-65 8 572 71 L71×61×6 49.6 13.0 62.6 15.7
SHT 75-55 500 600 995 75 I-75 8 622 81 L81×61×6 61.3 14.0 75.3 14.6

T-6 LOADING

형식기호 Trench 넓이 mm 그레이팅(mm) 받침틀(mm) 중량(Kg) 응력 Kg/㎟
실치수 제품길이 베어링바(H) 앵글규격 mm 중량 Kg/매
넓이 길이
SHU 32-24 240 995 220 300 1-32 L40×40×5 5.9 11.3 16.1
SHU 32-30 300 995 280 360 1-38 L40×40×5 5.9 17.4 16.4
SHC 32-45 450 995 426 525 1-50-2 L50×50×6 8.8 35.6 14.4

T-2 LOADING

형식기호 Trench 넓이 mm 그레이팅(mm) 받침틀(mm) 중량(Kg) 응력 Kg/㎟
실치수 제품길이 베어링바(H) 앵글규격 mm 중량 Kg/매
넓이 길이
SHU 25-24 240 995 220 300 1-25 L40×40×5 5.9 13.2 11.5
SHU 25-30 300 995 280 360 1-25 L40×40×5 5.9 15.0 15.4
SHC 32-45 450 995 430 510 1-32 L40×40×5 5.9 21.2 15.0
